688620AK37D

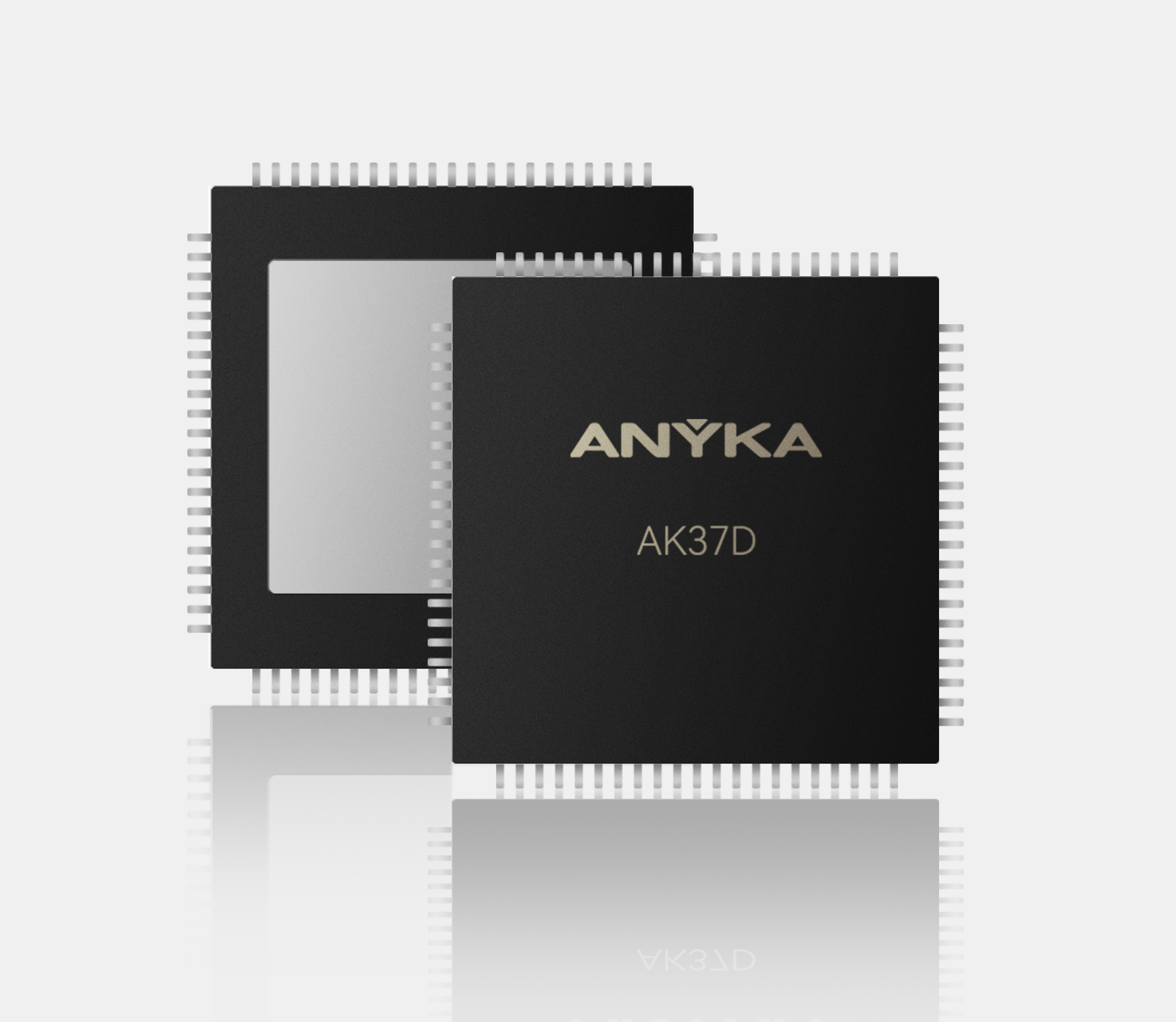

產品描述
AK37D系列芯片主要應用于考勤機和視頻門禁系統。該芯片內置ARM926EJ-S內核，集成視頻處理器、圖像處理器、音頻模數/數模轉換器、顯示控制器，可以滿足高性能多媒體應用的需求，同時可降低終端產品的功耗與BOM成本。AK37D系列芯片集成了MMC/SD/SDIO、USB2.0、以太網、TWI、UART、SPI和I2S等多個外設接口，能夠靈活實現各種拓展應用。

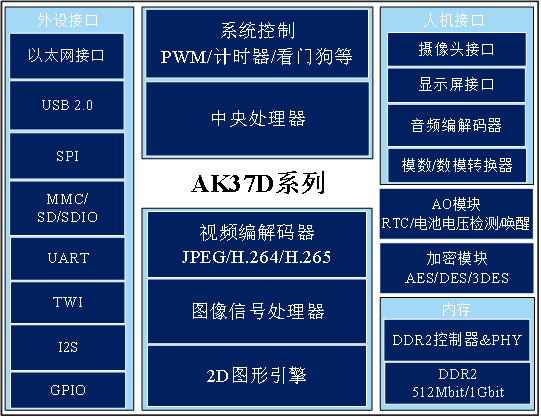

芯片框圖
芯片規格
-
CPU
ARM926EJ-S
-
內存
512Mbit/1Gbit DDR2 SDRAM
-
攝像頭
支持DVP接口 支持MIPI接口 支持兩路CIS輸入
-
圖像信號處理器
支持自動白平衡、自動曝光、自動對焦 支持Gamma校正 支持壞點校正 支持3D/2D降噪
-
視頻編解碼器
支持H.264/ H.265/JPEG編碼 支持H.264/ H.265/JPEG解碼
-
2D圖形引擎
支持圖形格式轉換 支持圖形放大縮小 支持圖形裁剪 支持圖形旋轉90°、180°和270°
-
顯示屏控制器
支持MPU/RGB/MIPI LCD屏
-
音頻編解碼器
1路22位Sigma-Delta DAC 1路16位Sigma-Delta ADC
-
外設接口
MMC/SD/SDIO、USB2.0、以太網、TWI、UART、SPI、I2S
-
安全引擎
支持AES/DES/3DES加密算法
-
封裝
e-TQFP144
應用場景
嬰兒監視器（顯示屏部分）
樓宇對講室內機
貓眼鎖

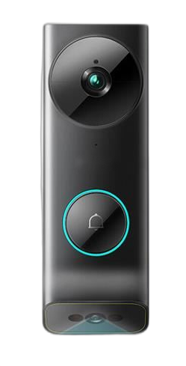

可視門鈴
開發平臺

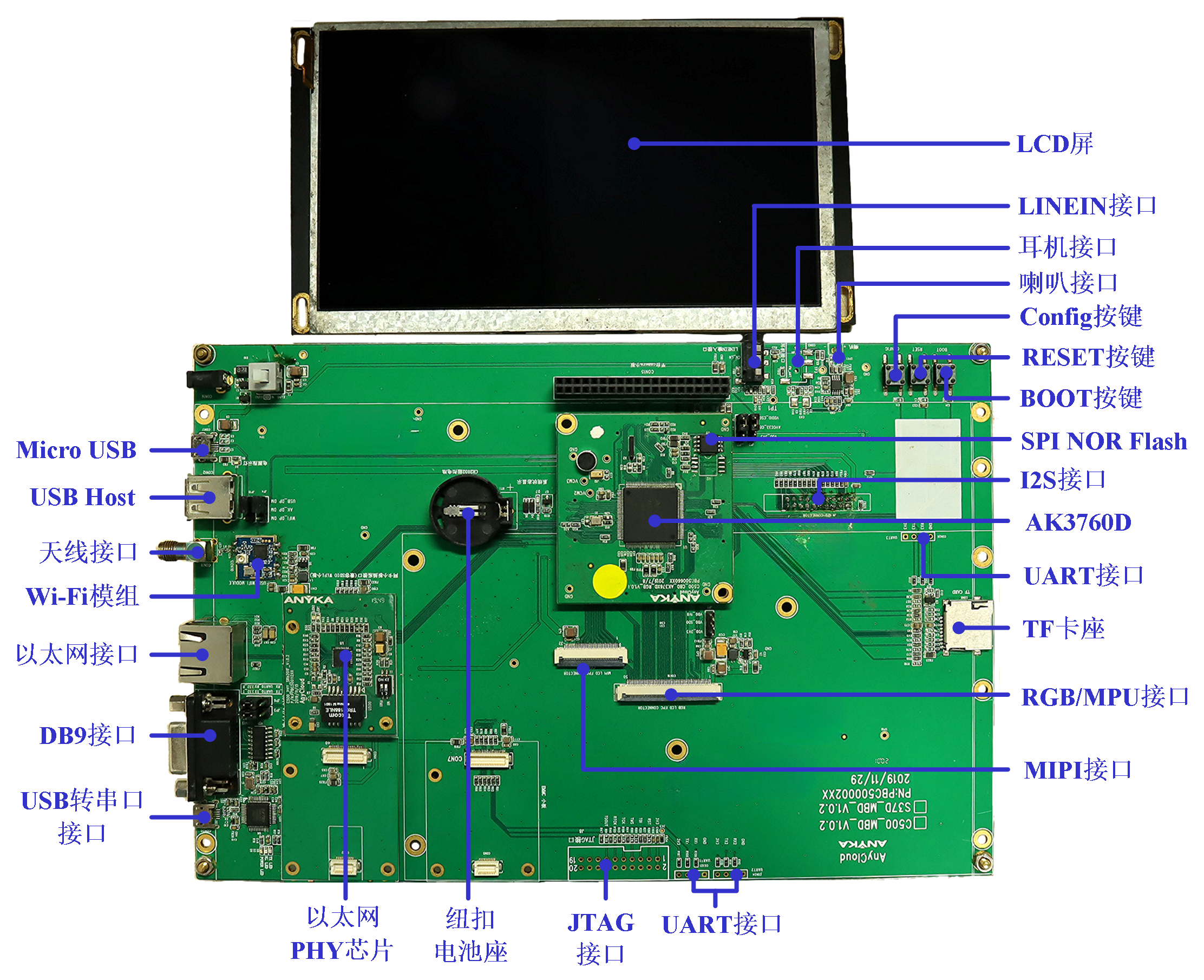

AnyCloud37D開發板套件A（樓宇對講室內機開發板套件）
立即申請

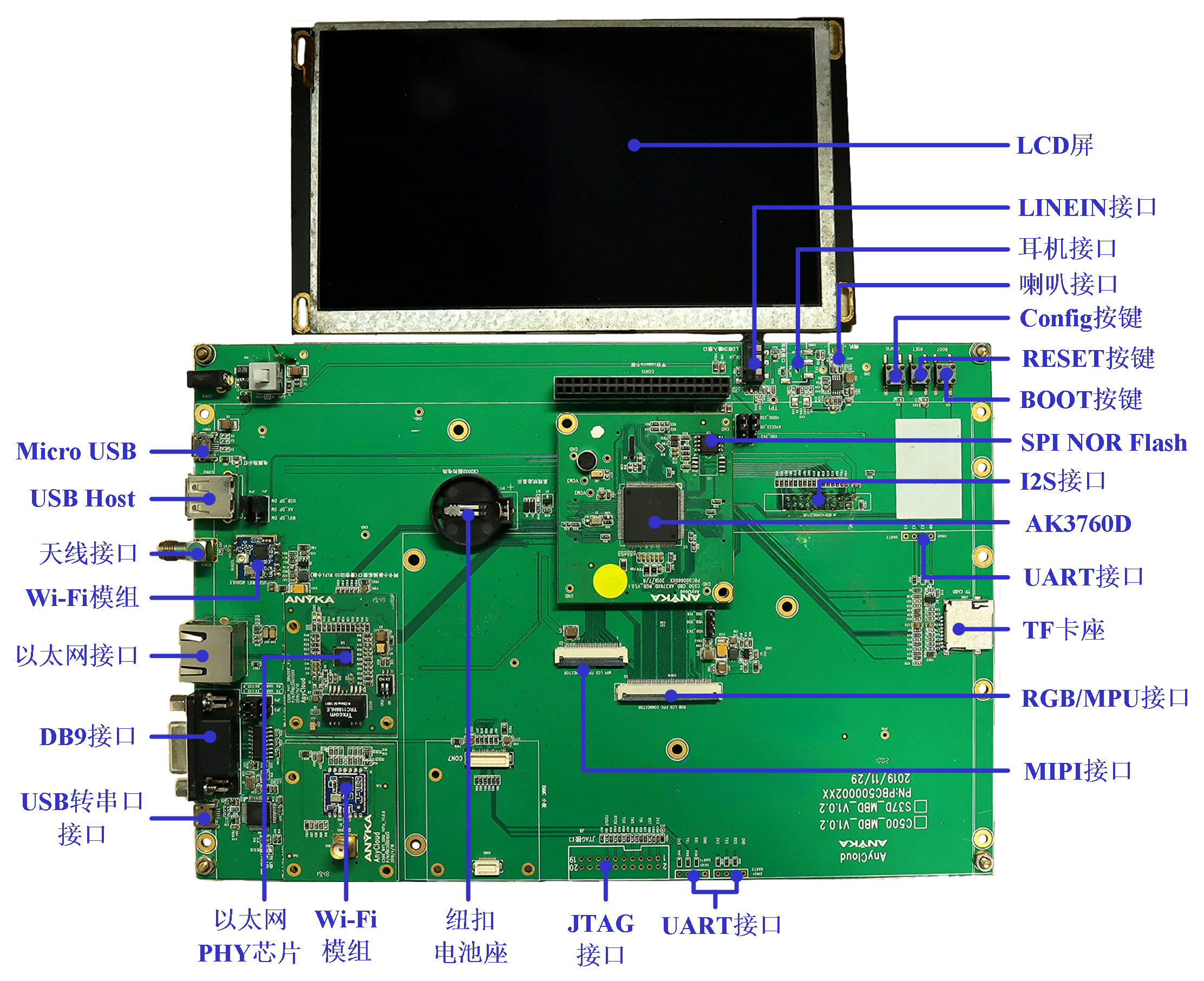

AnyCloud37D開發板套件C（樓宇對講室內機開發板套件）
立即申請

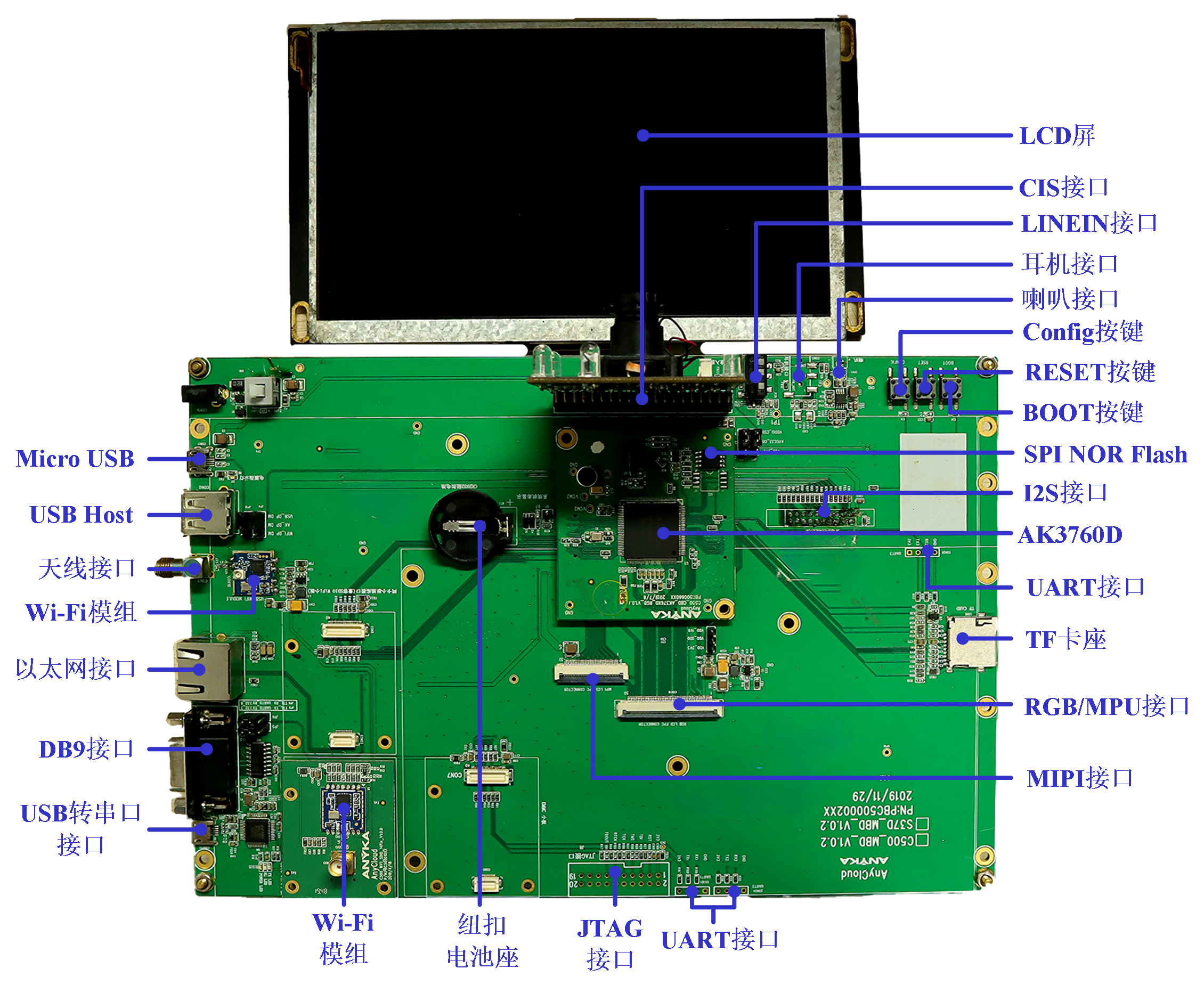

AnyCloud37D開發板套件B（樓宇對講室內機開發板套件）
立即申請

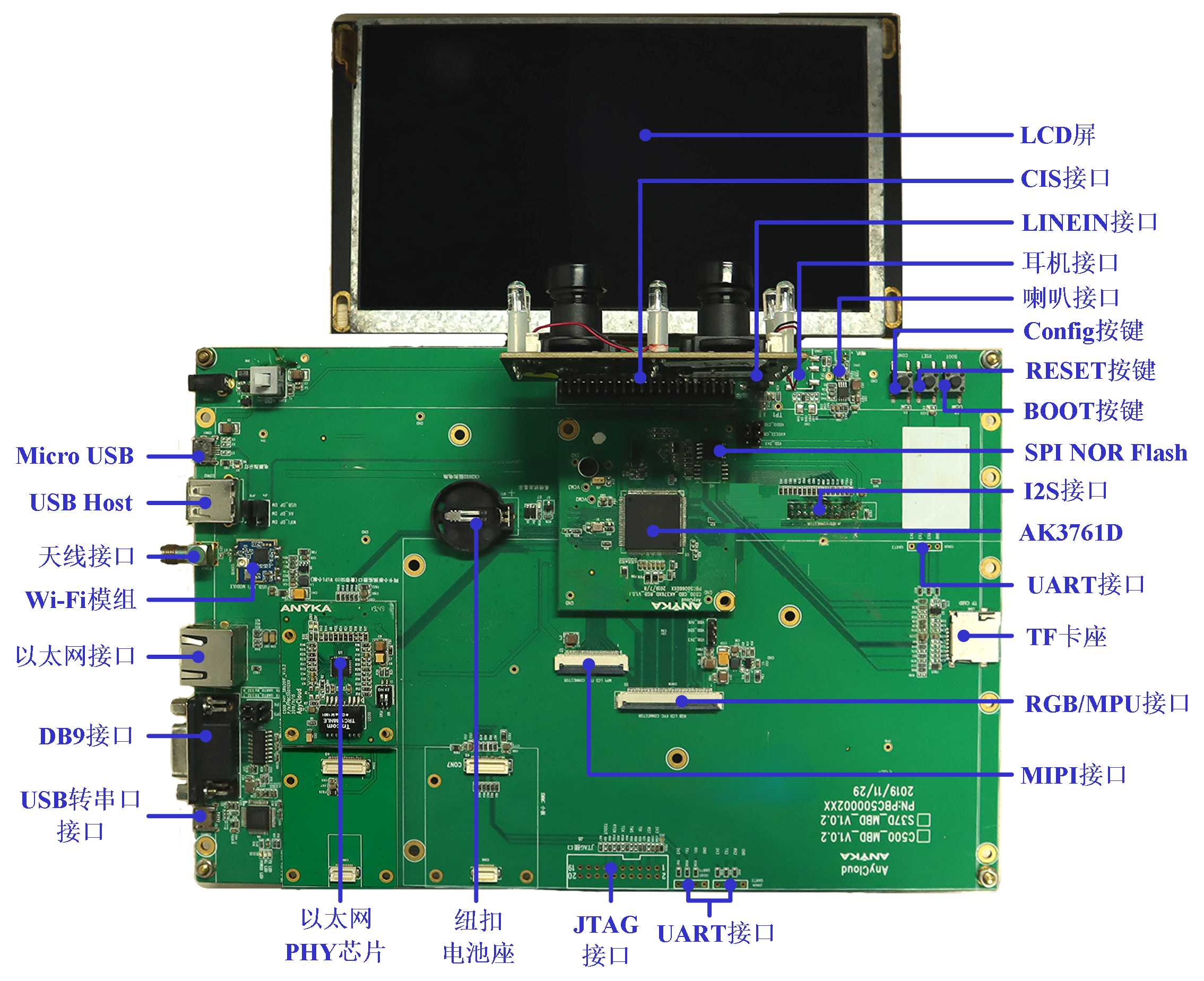

Sky37D開發板套件C（樓宇對講機室外機開發板套件）
立即申請
AnyCloud37D開發板套件D（樓宇對講室內機開發板套件）
立即申請
Sky37D開發板套件F（樓宇對講室外機開發板套件）
立即申請
AnyCloud37D開發板套件F（樓宇對講室外機開發板套件）
立即申請
